凸透镜：边缘薄、中间厚，至少要有一个表面制成球面，亦可两面都制成球面。可分为双凸、平凸及凹凸透镜三种，凸透镜成像是物体放在焦点之外，在凸透镜另一侧成倒立的实像，实像可分为缩小、等大以及放大三种，对于光有会聚的作用，是一种光学定律，能够在光屏上呈现的像称为实像，下面介绍下凸透镜成像规律表格。

文章源自：https://www.tuzier.com/兔子摄影网-https://www.tuzier.com/10353.html

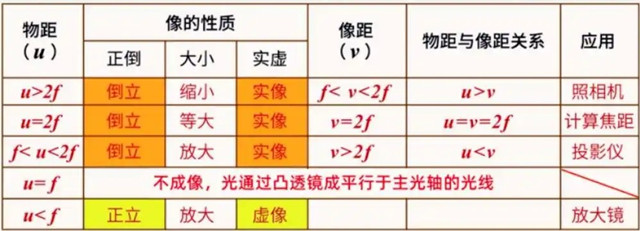

凸透镜成像规律表格

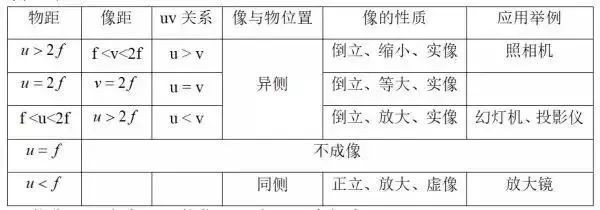

凸透镜成像规律表格介绍

规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。此时像距小于物距，像比物小，物像异侧。文章源自：https://www.tuzier.com/兔子摄影网-https://www.tuzier.com/10353.html

规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。此时物距等于像距，像与物大小相等，物像异侧。文章源自：https://www.tuzier.com/兔子摄影网-https://www.tuzier.com/10353.html

规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。此时像距大于物距，像比物大，物像异侧。文章源自：https://www.tuzier.com/兔子摄影网-https://www.tuzier.com/10353.html

规律4：当物距等于1倍焦距时，则不成像，成平行光射出。文章源自：https://www.tuzier.com/兔子摄影网-https://www.tuzier.com/10353.html

规律5：当物距小于1倍焦距时，则成正立、放大的虚像。此时像距大于物距，像比物大，物像同侧。文章源自：https://www.tuzier.com/兔子摄影网-https://www.tuzier.com/10353.html

推荐阅读文章源自：https://www.tuzier.com/兔子摄影网-https://www.tuzier.com/10353.html

凸透镜和凹透镜，凸透镜成像光路图，凸透镜的作用文章源自：https://www.tuzier.com/兔子摄影网-https://www.tuzier.com/10353.html

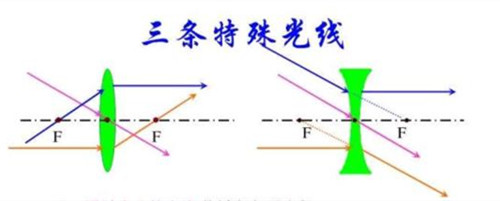

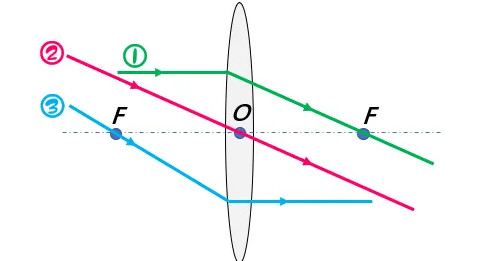

1. 凸透镜的三条特殊光线文章源自：https://www.tuzier.com/兔子摄影网-https://www.tuzier.com/10353.html

文章源自：https://www.tuzier.com/兔子摄影网-https://www.tuzier.com/10353.html

① 平行于主光轴的光线，经凸透镜折射后将通过焦点

② 通过光心的光线传播方向不变

③ 过焦点的光线，经凸透镜折射后将平行于主光轴

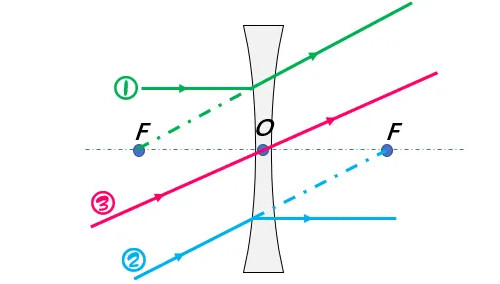

2. 凹透镜的三条特殊光线

①平行于主光轴的光线，经凹透镜折射后发散，发散光线的反向延长线通过焦点

②其延长线通过凹透镜的焦点的光线，经凹透镜折射后平行于主光轴射出

③通过光心的光线传播方向不变

【划重点】

凸透镜和凹透镜的三条特殊光线可以总结为：

（1）平行，过焦点；

（2）过焦点，平行；

（3）过光心，不变．

可以巧记为“平行过焦，过焦平行，过心不变”

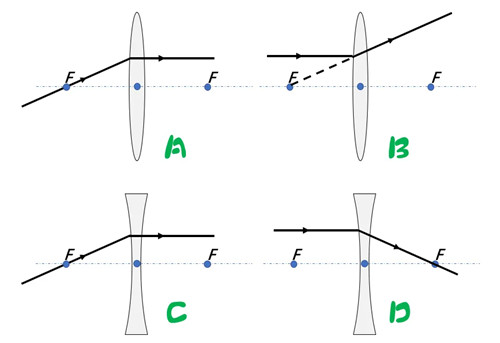

例题1，下图是关于透镜的几种光路图，正确的是（）

【答案】A

【解析】B中凸透镜的“平行过焦”是出射光线过右侧的焦点；

C中凹透镜的“过焦平行”是说入射光线的延长线过另一侧焦点，其出射光线平行射出；

D中凹透镜的“平行过焦”是说出射光线的反向延长线过另一侧焦点．

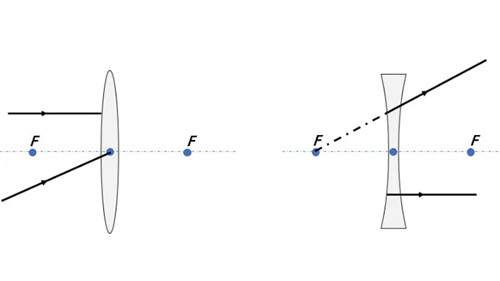

例题2，完成凸透镜和凹透镜的光路．

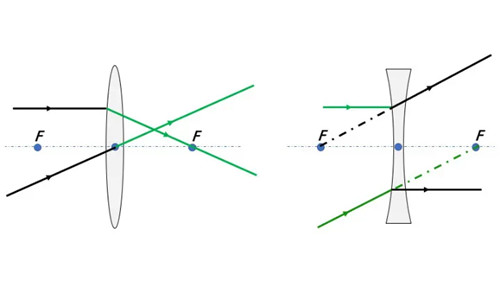

【答案】如下图所示：

【解析】

平行于主光轴的光线，经凹透镜折射后反向延长线通过虚焦点，经凸透镜折射后折射光线通过焦点；

入射光线的延长线通过凹透镜的焦点，经凹透镜折射后平行于主光轴射出；

通过光心的光线传播方向不变．

【点拨】

记住透镜的三条特殊光线是解题的关键。注意：光线的反向延长线用虚线表示．
